Reparación de inyectora de plástico semiautomática

Esta inyectora de plástico pequeña dejó de realizar el movimiento de inyección y la bomba presentaba un sonido distinto al momento de querer realizar este movimiento manualmente.

Al interrogar a los operarios que la utilizaban me comentan que a veces suelen trabarse las válvulas, haciendo que no funcione alguno de los movimientos pero siempre la destraban apretando los otros botones, en este caso no funcionaba tampoco eso y la inyectora quedó inoperable.

Al momento de realizar un diagnóstico de la inyectora se descubrió que el compartimento del aceite presentaba su tapa removida y puesta a un lado (visiblemente desde hace tiempo) y una gran cantidad de elementos extraños a su alrededor (mugre), palpando de forma manual el fondo del reservorio se descubrió que presentaba sedimentos similares a arena.

Además de esto se procedió a identificar la electroválvula con falla y se intentó destrabar manualmente sin resultados, luego de una medición de sus bobinas se determinó que una de ellas estaba quemada.

Finalmente se atacaron los problemas primero vaciando y limpiando el reservorio de aceite (donde también se encontró el filtro de admisión saturado y roto, por lo que se mandó a reparar y cambiar) y se filtró y repuso el aceite (a pedido de la empresa).

Con respecto a la electroválvula se procedió a extraer la bobina, se relevó el núcleo plástico y se llevó a rebobinar y hacer un repuesto extra con un núcleo idéntico impreso en 3D.

Luego de rearmar y colocar la electroválvula, cerrar correctamente el reservorio de aceite y finalmente dar una engrasada a cada uno de los alemites presentes (que les hacía falta) la máquina quedó funcionando.

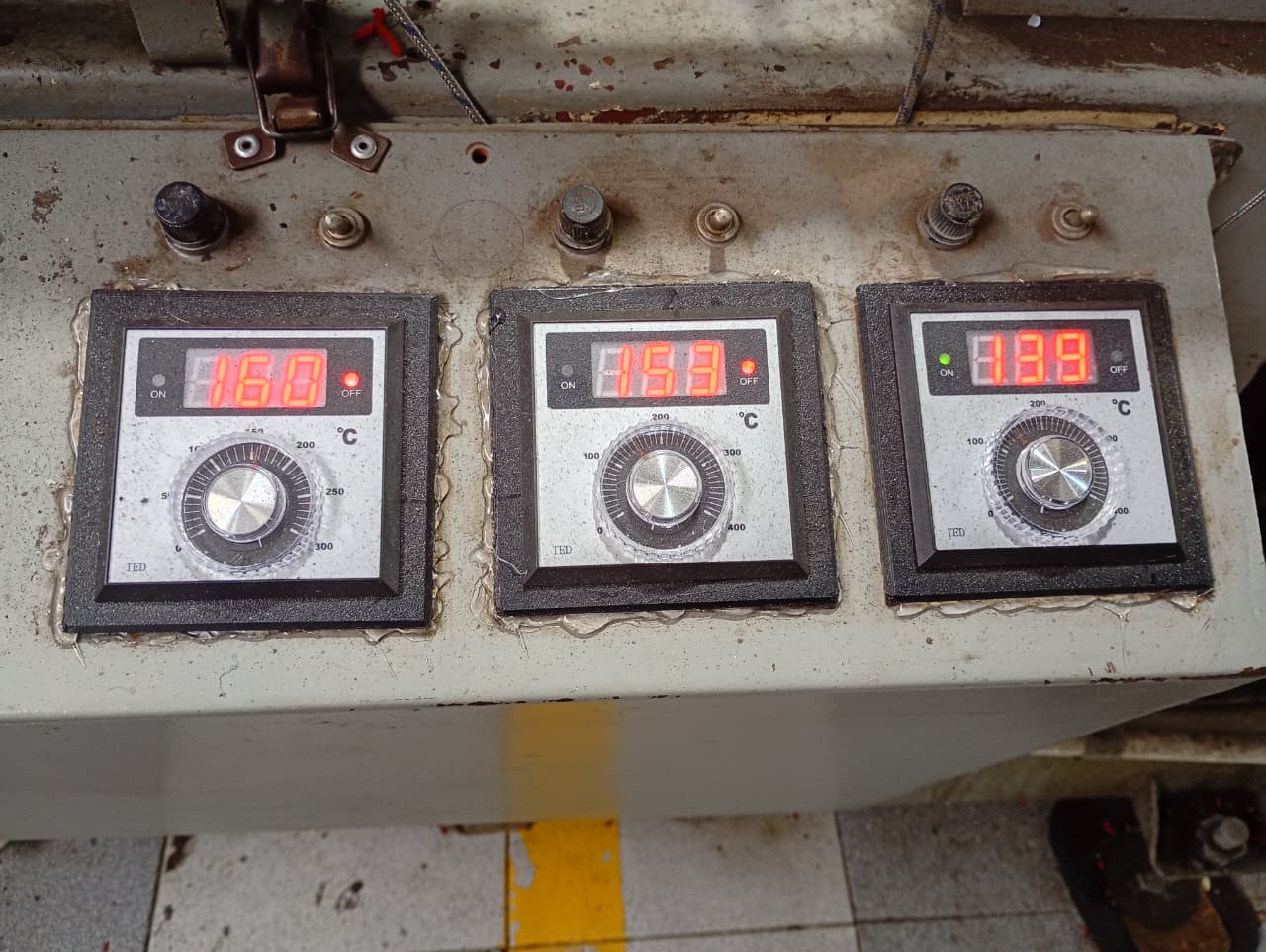

Como un extra se le cambiaron todos los reguladores de temperatura por modelos nuevos económicos (5 veces más baratos que los originales) y se recablearon las termocuplas ya que la máquina no regulaba bien.

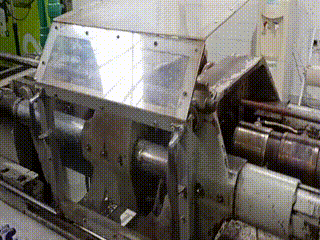

Desde entonces no presentó ningún problema ni traba.
